Ventiladores de plástico

Ventiladores con Acoplamiento Directo

Serie HS / MS · Transmisión directa para baja y media presión

Gama de ventiladores de plástico resistentes a la corrosión para baja y media presión. El acoplamiento directo al eje del motor elimina la transmisión por correas, reduciendo el mantenimiento, las pérdidas mecánicas y la huella del equipo.

Caudales hasta 40.000 m³/h y presiones hasta 4.500 Pa.

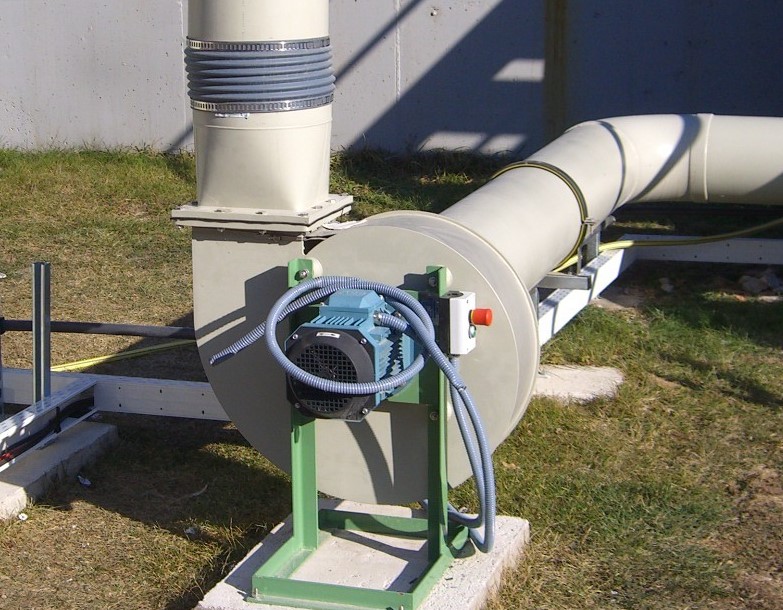

n: Ventilador con acoplamiento directo — Serie HS/MS

Serie HS / MS con placa base y motor acoplado directamente

La serie HS/MS está construida con placa base metálica y motor acoplado directamente al rodete, sin transmisión por correas. Resultado: equipo más compacto, menos mantenimiento y mayor eficiencia mecánica.

  • Caudales hasta 40.000 m³/h
  • Presiones hasta 4.500 Pa
  • Construidos en termoplástico macizo o PRFV según gas a tratar
  • Transmisión del par mecánico al rodete mediante chaveta metálica y núcleo de acero de gran superficie
  • Placa base integrada con motor; sin transmisión por correas

Rendimiento y configuración

SerieHS / MS con motor acoplado directamente
Caudal máximoHasta 40.000 m³/h
Presión máximaHasta 4.500 Pa
ConstrucciónTermoplástico macizo o PRFV
TransmisiónDirecta (sin correas) + chaveta metálica

Cuatro configuraciones según servicio

Selección del sellado en función del gas tratado, temperatura y exigencia de estanqueidad.

R

Anillo de sellado

Servicios estándar

S

Reductor de fugas

Reducción adicional de fugas

C

Sello mecánico

Gases tóxicos o peligrosos

E

Junta automática

Estanqueidad reforzada

Termoplásticos y composites anticorrosivos

La carcasa y el rodete se fabrican en termoplástico macizo o poliéster reforzado con fibra de vidrio según la matriz de contaminantes y la temperatura del gas.

PVDFFluoruro de polivinilideno — agentes oxidantes fuertes y alta temperatura
PPPolipropileno — ácidos, álcalis y la mayoría de químicos industriales
PRFV (GRP)Poliéster reforzado con fibra de vidrio — gran formato y alta rigidez
PVCCloruro de polivinilo — servicios químicos de baja-media temperatura

FAQs sobre ventiladores con acoplamiento directo

Las consultas más habituales sobre transmisión directa, selección de sellado y comparativa con la serie de poleas.

¿Cuándo elegir acoplamiento directo frente a poleas y correas?

El acoplamiento directo es la elección óptima cuando las prestaciones requeridas (caudal y presión) caen dentro de los límites de la serie HS/MS (40.000 m³/h y 4.500 Pa), porque ofrece menor mantenimiento (no hay correas que cambiar), menor pérdida mecánica, equipo más compacto y menor coste de explotación a largo plazo. Si necesitas más caudal o presión, o si las condiciones de proceso van a cambiar y necesitas flexibilidad de velocidad, elige la serie MP/MM con poleas.

¿En qué se diferencian la serie HS y la MS?

Ambas comparten el principio constructivo de motor acoplado directamente, pero difieren en tamaño, perfil hidráulico y potencia del motor. TECNIUM selecciona la versión exacta a partir del punto de trabajo y de las restricciones de la instalación del cliente.

¿Qué sistema de sellado elijo según el gas a tratar?

El anillo R cubre servicios corrosivos generales. El S aporta una reducción adicional de fugas. El sello mecánico C es la elección cuando se tratan gases tóxicos, peligrosos o cuando una fuga es inaceptable. La junta automática E ofrece estanqueidad reforzada en aplicaciones con presiones más exigentes.

¿Qué material es el más adecuado?

PP cubre la mayoría de gases corrosivos industriales (HCl, álcalis, salmueras…) a temperatura moderada. PVDF aporta resistencia a oxidantes fuertes y temperaturas más altas. PRFV se usa en formatos grandes que requieren rigidez estructural. PVC es la opción económica para procesos de baja temperatura con buena resistencia química/coste. TECNIUM define el material óptimo a partir del análisis del gas.

¿Necesita mantenimiento periódico?

Sí, pero notablemente menor que la serie de poleas: al no haber correas, desaparece la inspección periódica de tensión y desgaste. El mantenimiento se reduce a inspección visual del rodete y la carcasa, verificación de cojinetes del motor según indicaciones del fabricante y limpieza periódica si hay polvo o partículas en el gas tratado.

¿Disponible en versión ATEX?

Sí. Las series HS/MS admiten configuraciones certificadas ATEX según la Directiva 2014/34/UE: motor ATEX, materiales antiestáticos en rodete y carcasa, y puesta a tierra adecuada al grado de protección requerido. Es la configuración habitual en plantas con disolventes inflamables, biogás o zonas clasificadas.

Más información

Indíquenos sus datos y le asesoramos

Le ayudaremos a dimensionar el ventilador HS/MS óptimo para su gas a tratar, caudal y presión, y a decidir si la opción directa es la mejor frente a la transmisión por poleas.

  • Selección de tamaño y material según el gas
  • Configuración de sellado adaptada al servicio
  • Versiones ATEX disponibles
  • Integración con torres de lavado y biofiltros
