Полное руководство: насосы для соляной кислоты

Соляная кислота (HCl) — одно из наиболее широко применяемых химических веществ в британской промышленности: от фармацевтического производства и водоподготовки до травления стали и вывода из эксплуатации морских объектов в Северном море. Кроме того, это одно из самых разрушительных веществ, с которыми может столкнуться насосная система, поэтому насосы для соляной кислоты требуют особого подхода. Хлорид-ионы разрушают нержавеющую сталь, выводят из строя торцевые уплотнения и вызывают коррозию обычных металлических деталей гораздо быстрее, чем ожидает большинство инженеров-технологов.

Для любого британского предприятия, работающего в рамках Правил COSHH (контроль веществ, опасных для здоровья), DSEAR (опасные вещества и взрывоопасные среды) и требований HSE (Управления по охране труда и промышленной безопасности), выбор правильного насоса для соляной кислоты — не просто инженерное решение, а обязательное условие соответствия нормам. Единственный отказ уплотнения может повлечь за собой инциденты, подлежащие обязательному уведомлению по RIDDOR, нарушения требований COSHH к воздействию на персонал и внеплановые остановки, каждый час которых обходится в тысячи фунтов стерлингов.

TECNIUM проектирует и производит коррозионностойкие насосы из пластика с 1957 года. Наши центробежные насосы — горизонтальные, вертикальные и с магнитной муфтой — полностью изготавливаются из монолитных конструкционных термопластов (PVDF, PP, PVC, PE, E-CTFE, PTFE) и перекачивают HCl концентрацией до 37 % при температуре до 120 °C. В этом руководстве мы объясняем, почему HCl требует специализированного оборудования, какие материалы и конфигурации насосов обеспечивают наибольший срок службы и какие технические критерии инженер-технолог должен оценить, прежде чем специфицировать этот критически важный элемент оборудования.

Почему соляная кислота представляет такую сложность для насосного оборудования

Химические свойства HCl и причины разрушения обычных насосов

Соляная кислота — сильная, полностью диссоциированная кислота, которая высвобождает в раствор высокореакционные хлорид-ионы (Cl⁻). Концентрация товарных марок обычно составляет от 28 до 37 мас. %, и даже разбавленные растворы вызывают интенсивную коррозию большинства металлов.

Углеродистая сталь при контакте с ней быстро корродирует. Еще важнее то, что хлорид-ионы проникают через пассивный оксидный слой нержавеющей стали — в том числе марок 304, 316 и дуплексных сплавов, — вызывая питтинговую коррозию и коррозионное растрескивание под напряжением. Эти виды разрушения особенно опасны, поскольку часто развиваются без видимых внешних признаков вплоть до катастрофического отказа детали.

При концентрации выше 30 % HCl уже при температуре окружающей среды выделяет токсичные, сильно раздражающие пары. Согласно британским Правилам COSHH, предельно допустимая концентрация на рабочем месте (WEL) для хлористого водорода составляет всего 5 ppm за 15 минут. Это означает, что даже незначительное просачивание через уплотнение может привести к несоответствию предприятия нормам и повлечь принудительные меры со стороны HSE и возможное уголовное преследование согласно британскому Закону об охране труда и технике безопасности на производстве 1974 года.

Ключевые отрасли Великобритании, в которых применяется соляная кислота

Промышленная структура Великобритании формирует особые модели спроса на насосное оборудование для HCl. Каждая отрасль работает с разными значениями подачи, концентрациями и уровнем регуляторного давления, что напрямую влияет на спецификацию насоса, выбор материалов и документацию по соответствию нормам:

• Фармацевтическое производство: британская фармацевтическая отрасль объемом 21 млрд фунтов стерлингов широко использует HCl для регулирования pH в таблетированных формах, инъекционных растворах и офтальмологических препаратах. Насосы должны соответствовать строгим требованиям к чистоте и надежно работать в условиях GMP.
• Водоподготовка: дозирование кислоты для коррекции pH в муниципальных и промышленных системах водоснабжения Англии, Шотландии и Уэльса. Коммунальным предприятиям нужны насосы, обеспечивающие точную подачу с низкой пульсацией и полное отсутствие утечек в линии питьевой воды.
• Металлургия и отделка металлов: линии травления, ванны горячего цинкования, анодирование и обезжиривание. Концентрация HCl в этих процессах часто достигает 33–37 %, нередко при повышенной температуре — до 60–80 °C.
• Вывод из эксплуатации нефтегазовых объектов: растущий сектор в Северном море, где HCl используется для очистки трубопроводов, удаления отложений и защиты от коррозии при демонтаже платформ. Насосы работают в тяжелых морских условиях и должны соответствовать строгим требованиям зонирования по DSEAR.
• Химическая переработка: синтез органических и неорганических соединений, производство хлорного железа (FeCl₃) и хлорида алюминия, нейтрализация щелочных сточных потоков.
• Пищевая промышленность и производство напитков: санитарная обработка оборудования, производство желатина, переработка крахмала и регулирование pH в рамках систем BRC и HACCP.

Реальная цена неправильного выбора насоса для HCl

Выбор насоса для кислоты, не рассчитанного на работу с соляной кислотой, влечет за собой цепочку эксплуатационных, финансовых и регуляторных последствий, выходящих далеко за рамки обычной проблемы обслуживания:

• Принудительные меры HSE и уведомления по RIDDOR: любой неконтролируемый выброс паров или жидкой HCl является опасным происшествием, подлежащим обязательному уведомлению согласно RIDDOR 2013. Повторные инциденты привлекают внимание HSE и влекут за собой предписания об устранении нарушений, а в серьезных случаях — уголовное преследование. Для объектов COMAH верхнего уровня, где хранятся значительные запасы HCl, последствия становятся еще серьезнее.
• Внеплановые простои: отказ насоса на линии травления или в системе дозирования на водоочистной станции немедленно останавливает производство. В британской фармацевтической отрасли, где целостность партии имеет первостепенное значение, одна-единственная остановка может сделать непригодной всю производственную партию стоимостью в десятки тысяч фунтов стерлингов.
• Стремительный рост затрат на обслуживание: замена торцевых уплотнений каждые несколько недель, ремонт корродированных корпусов насосов и аварийные остановки многократно увеличивают совокупную стоимость владения (TCO). Правильно подобранный насос из пластика — из PVDF или PP, с подходящей конфигурацией уплотнения — может годами работать с минимальным вмешательством, снижая TCO на порядок по сравнению с металлическими аналогами.

Как выбрать насос для работы с соляной кислотой

Конструкционные материалы, стойкие к HCl: PVDF, PP, E-CTFE, PE и PTFE

Решающий фактор долговечности насоса для HCl — материал проточной части, то есть материал, из которого изготовлены корпус, рабочее колесо, защитная втулка вала и уплотнения. В отличие от металлических насосов, стойкость которых зависит от пассивных оксидных пленок (разрушаемых хлорид-ионами), насосы TECNIUM изготавливаются механической обработкой из монолитных конструкционных термопластов, изначально инертных к соляной кислоте. В таблице ниже приведены основные свойства каждого материала:

Материал	Макс. температура при длительной работе	Стойкость к HCl	Основные характеристики
PVDF	100 °C (248 °F)	Отличная, до 37 %	Выдающаяся механическая прочность и износостойкость. Выдерживает практически все неорганические кислоты и щелочи. Эталонный материал для работы с HCl.
PP	40 °C (194 °F)	Отличная, до 37 %	Отличная термическая и химическая стабильность. Стойкость к кислотам и солевым растворам. Экономичный выбор для умеренных температур.
E-CTFE	100 °C (302 °F)	Отличная, до 37 %	Свариваемый фторполимер с максимальной химической стойкостью к кислотам, солям и щелочам, как органическим, так и неорганическим.
PE	40 °C (176 °F)	Хорошая, до 37 %	Химическая структура, аналогичная PP, при более высокой износостойкости. Подходит для разбавленной HCl при температуре окружающей среды.
PTFE	120 °C (392 °F)	Отличная, до 37 %	Практически универсальная химическая стойкость. Применяется главным образом для уплотнений, прокладок и пар трения торцевых уплотнений в ответственных применениях.
PVC	50 °C (122 °F)	Отличная, до 37 %	Отличные характеристики при работе с HCl концентрацией 37 %. Выдерживает температуру на 10 °C выше, чем PP и PE, расширяя область применения на умеренные температуры. Отличительный материал, который редко предлагают производители коррозионностойких насосов на рынке.

Для подавляющего большинства применений HCl в британской промышленности оптимальным материалом является PVDF: он сочетает отличную химическую стойкость во всем диапазоне товарных концентраций с рабочей температурой 100 °C, повышенной механической жесткостью и выдающейся износостойкостью. Если температура процесса не превышает 60 °C, полипропилен (PP) обеспечивает равноценную химическую стойкость при меньших капитальных затратах.

Линейки насосов TECNIUM для соляной кислоты: техническое сравнение

TECNIUM производит широкий ассортимент центробежных насосов из пластика, специально предназначенных для работы с агрессивными химическими средами. Каждая серия этих химических насосов для кислоты отвечает определенным эксплуатационным требованиям. В следующей таблице приведено сравнение серий для предварительного подбора насоса:

Серия	Исполнение	Макс. подача	Макс. напор	Типичное применение с HCl

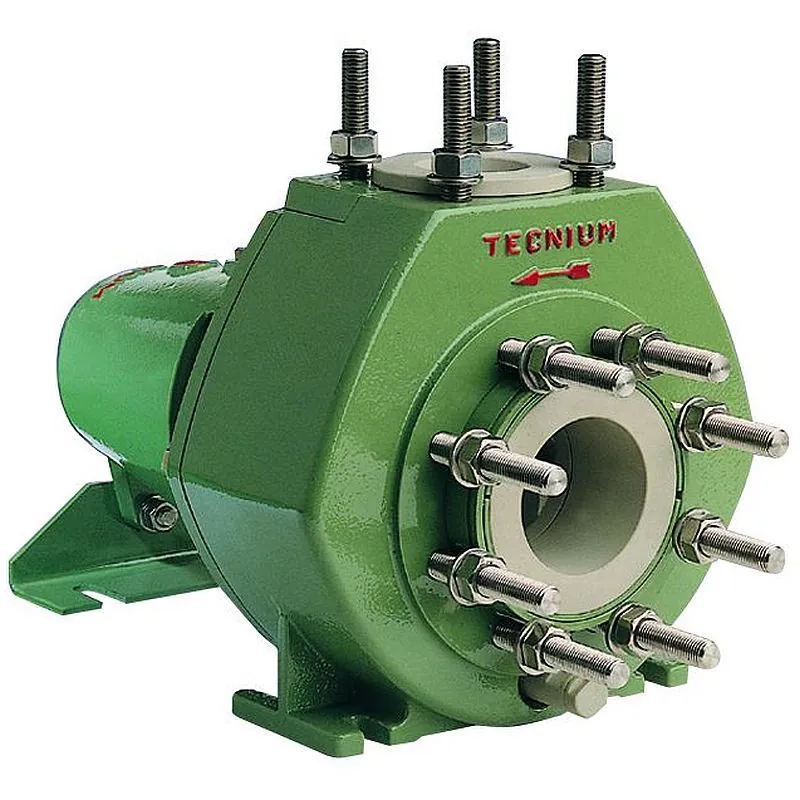

BN	Горизонтальный технологический насос (ISO 2858)	1 500 m³/h	120 m	Перекачка больших объемов и технологические операции на химических заводах, водоочистных станциях и линиях травления стали.
BH / BX	Горизонтальный моноблочный насос	250 m³/h	80 m	Дозирование, рециркуляция и перекачка на установках средней производительности. Компактные размеры для стесненных условий монтажа.
BT	Вертикальный полупогружной насос с консольным валом	450 m³/h	100 m	Откачка из приямков, обвалований и емкостей. Консольный вал без погружного подшипника — идеальное решение для HCl с твердыми включениями.
BV	Вертикальный насос с установкой на емкости	1 200 m³/h	100 m	Монтируется непосредственно на резервуарах хранения. Гидродинамическое уплотнение полностью исключает торцевое уплотнение.

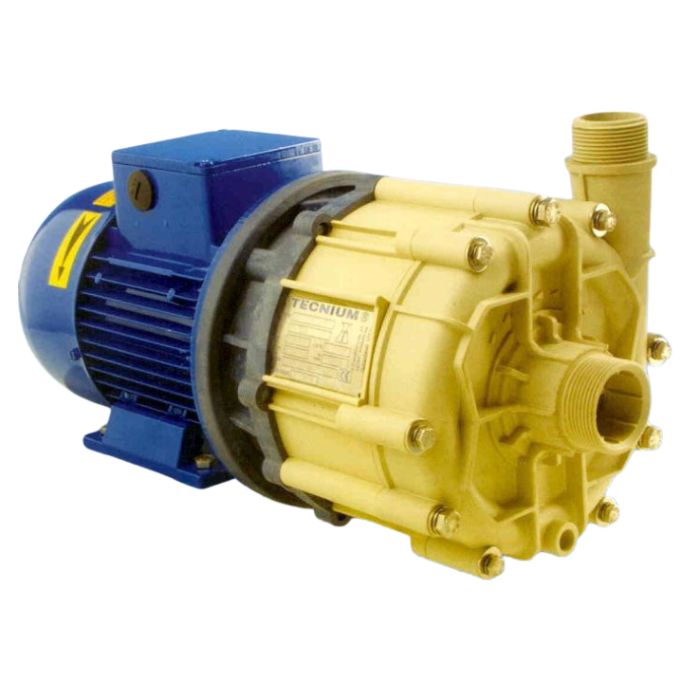

BKM	С магнитной муфтой (бессальниковый)	50 m³/h	45 m	Работа без выбросов. Незаменим во взрывоопасных зонах по DSEAR, в фармацевтических чистых помещениях и при перекачке HCl высокой чистоты.

Серия BN — основной технологический насос TECNIUM: он полностью соответствует ISO 2858 / EN 22858, допускает установку любого серийно выпускаемого торцевого уплотнения и изготавливается из шести различных термопластов. Там, где требуется абсолютная герметичность, — например, во взрывоопасных зонах 1 или 2 по DSEAR, на фармацевтических предприятиях или в производстве полупроводников — серия BKM с магнитной муфтой полностью исключает торцевое уплотнение. Крутящий момент передается через магнитную муфту, что гарантирует полное отсутствие неорганизованных выбросов в атмосферу.

Вертикальные серии BT и BV предназначены для применений, в которых насос должен забирать жидкость непосредственно из резервуара хранения, обвалования или приямка. Консольная конструкция вала BT исключает необходимость в погружном направляющем подшипнике, поэтому этот насос — предпочтительный выбор для HCl со взвешенными твердыми частицами, например для стоков линий травления или кислых шахтных вод, где обычный подшипник быстро подвергался бы эрозии.

Критерии подбора: подача, концентрация, температура и тип уплотнения

Правильный подбор кислотостойкого насоса для соляной кислоты требует одновременной оценки нескольких параметров процесса. Ошибка в любом из них может привести к выбору завышенного по типоразмеру насоса (более высокие капитальные и энергетические затраты), недостаточного насоса (не обеспечивающего рабочие параметры) или несовместимых материалов:

• Требуемая подача (Q): определяет типоразмер насоса. Графики подбора TECNIUM охватывают режимы от 1 m³/h (BKM для дозирования) до 1 500 m³/h (BN для крупномасштабной технологической перекачки). Рабочая точка должна находиться в зоне максимального КПД характеристики.
• Полный напор (H): складывается из статической высоты подъема и потерь на трение в системе. Серия BN обеспечивает напор до 120 m, серия BT — до 100 m.
• Концентрация HCl: товарные марки имеют концентрацию от 10 до 37 мас. %. Все материалы проточной части TECNIUM (PVDF, PP, PE, E-CTFE) стойки во всем этом диапазоне, хотя максимальная рабочая температура снижается с ростом концентрации.
• Температура процесса: важнейший фактор при выборе материала. PP надежно работает до 90 °C, PVDF — до 120 °C, E-CTFE — до 150 °C. Всегда проверяйте совместное влияние концентрации и температуры по таблице химической стойкости производителя.
• Содержание твердых частиц: если поток HCl содержит частицы (окалину от травления, осадки, минеральную пыль), предпочтительным исполнением является вертикальный консольный насос BT без погружного подшипника. Для чистых жидкостей стандартное торцевое уплотнение обеспечивает отличную герметичность.
• Исполнение торцевого уплотнения: TECNIUM предлагает четыре варианта — SF (одинарное внешнее с сильфоном из PTFE), DE (двойное внешнее), IP (внутреннее с парами трения из карбида кремния) и IF (внутреннее с сильфоном из PTFE). Выбор зависит от содержания твердых частиц, давления в системе и наличия внешней промывки.

Нормативные требования, обслуживание и часто задаваемые вопросы

Рекомендации по обслуживанию и ожидаемый срок службы

Насосы TECNIUM рассчитаны на минимальное обслуживание даже в самых тяжелых химических условиях. Механическая конструкция позволяет полностью отделить корпус насоса, рабочее колесо, вал и торцевое уплотнение, не отсоединяя всасывающий и напорный трубопроводы и не затрагивая электродвигатель. Это значительно сокращает время вмешательства на объекте — важнейшее преимущество, когда каждый час простоя обходится дорого.

Для максимального продления срока службы при работе с соляной кислотой мы рекомендуем:

• Регулярно осматривать торцевое уплотнение: визуальный контроль на наличие просачивания или выделения паров должен входить в программу планового мониторинга по COSHH. При работе с концентрированной HCl при высокой температуре уплотнение является наиболее изнашиваемым компонентом.
• Проверять центровку насоса: насосы серии BN с упругой муфтой и опорной рамой следует проверять после ввода в эксплуатацию и после каждого крупного технического обслуживания.
• Контролировать температуру процесса: работа при температуре выше допустимой для материала ускоряет деградацию полимера. Датчик температуры на всасывающей линии обеспечивает раннее предупреждение и служит основой для оценки рисков по COSHH.
• Хранить критически важные запчасти на объекте: наличие на складе хотя бы одного полного комплекта торцевого уплотнения и комплекта прокладок позволяет избежать длительных остановок. TECNIUM поддерживает складской запас запчастей для оперативной отправки британским заказчикам.

При правильном выборе материала и соблюдении режима планово-предупредительного обслуживания насос TECNIUM из пластика, работающий с HCl, может прослужить более 10 лет — тогда как обычные металлические насосы в тех же условиях, как правило, служат 6–18 месяцев. На горизонте 10 лет это означает существенно более низкую совокупную стоимость владения и значительно меньшее число инцидентов, подлежащих уведомлению по RIDDOR.

Часто задаваемые вопросы о насосах для соляной кислоты

Какой материал лучше всего подходит для перекачки концентрированной соляной кислоты?

Для концентрированной HCl (30–37 %) PVDF является отраслевым стандартом для материала проточной части. Он стоек к HCl при всех товарных концентрациях до 100 °C, обладает отличной механической прочностью и значительно превосходит по долговечности любой металлический сплав. Если температура процесса не превышает 60 °C, полипропилен (PP) обеспечивает столь же надежную химическую стойкость по более низкой цене. Для экстремальных температур до 150 °C самым надежным вариантом в линейке TECNIUM является E-CTFE.

Можно ли использовать насосы из нержавеющей стали для соляной кислоты?

Нет. Хлорид-ионы HCl активно разрушают пассивный оксидный слой нержавеющей стали, вызывая питтинговую коррозию и коррозионное растрескивание под напряжением, которые развиваются без видимых признаков. Даже высоколегированные марки (дуплексные, супердуплексные, Hastelloy C) имеют недопустимую скорость коррозии при работе с концентрированной HCl. Единственное надежное долгосрочное решение — конструкция из монолитных термопластов (PVDF, PP, E-CTFE).

Какой тип насоса наиболее безопасен для HCl во взрывоопасных зонах по DSEAR?

Серия BKM с магнитной муфтой обеспечивает наивысший уровень герметичности для взрывоопасных зон 1 и 2 по классификации DSEAR. Благодаря полному отказу от торцевого уплотнения и передаче крутящего момента через магнитную муфту она гарантирует отсутствие неорганизованных выбросов. TECNIUM предлагает исполнения, сертифицированные по директиве 94/9/EC (категории ATEX 2 и 3), которые признаются в рамках британских Правил DSEAR.

Сколько служит насос из пластика при работе с HCl?

При правильном выборе марки материала и регулярном планово-предупредительном обслуживании насос TECNIUM из PVDF или PP может надежно работать с HCl более 10 лет без замены корпуса. Изнашиваемые детали (торцевое уплотнение, прокладки) периодически заменяются в зависимости от условий эксплуатации, однако конструкция TECNIUM позволяет делать это без отсоединения трубопроводов, и простой сокращается до нескольких часов вместо нескольких дней.

Какую максимальную подачу может обеспечить насос для HCl?

Серия BN TECNIUM — стандартный технологический насос, соответствующий ISO 2858, — обеспечивает подачу до 1 500 m³/h и напор до 120 m. Для средних нагрузок моноблочный насос BH обеспечивает подачу до 250 m³/h, а насос BKM с магнитной муфтой — до 50 m³/h. Графики подбора насосов для 50 Гц и 60 Гц приведены в технической документации TECNIUM и позволяют определить оптимальную модель для любой рабочей точки.

Как предотвратить утечки при перекачке соляной кислоты?

Предотвращение утечек зависит от трех взаимосвязанных факторов: химически стойких материалов проточной части (монолитный термопласт, но не металл), правильного исполнения торцевого уплотнения (SF или DE для чистых жидкостей, IP для жидкостей с твердыми частицами или полный отказ от уплотнения благодаря магнитной муфте BKM) и строгого режима планово-предупредительного обслуживания (регулярный осмотр уплотнения, контроль температуры и запас запчастей на объекте). Корпус торцевого уплотнения TECNIUM сконструирован так, чтобы предотвращать любой выход агрессивной среды наружу, что создает дополнительный барьер безопасности и помогает соблюдать требования COSHH.

Если Вам необходимо подобрать насос для соляной кислоты для Вашего завода или объекта, технические специалисты TECNIUM помогут выбрать оптимальную модель, материал и конфигурацию уплотнения для Ваших конкретных условий процесса. Запросите коммерческое предложение без обязательств и получите индивидуальную инженерную поддержку от производителя с более чем 70-летним опытом работы с агрессивными средами.
