Магнитный насос: принцип работы и перекачка химикатов без утечек

Почему важна технология магнитной муфты

В промышленных условиях, где безопасность, надежность и герметичность по химическим средам имеют решающее значение, даже небольшая утечка может повлечь серьезные последствия. Традиционные центробежные насосы, в которых двигатель отделен от жидкости торцевым уплотнением, давно остаются слабым местом таких систем. Износ уплотнений, коррозия и термические напряжения могут приводить к утечкам — а значит, к росту эксплуатационных рисков, загрязнению окружающей среды и увеличению затрат на обслуживание.

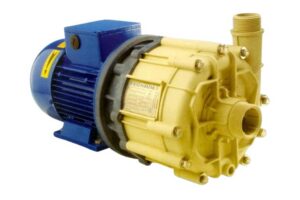

Для решения этой задачи инженеры разработали новый подход — насосы с магнитной муфтой (магнитные насосы). Принцип работы магнитного насоса таков: вместо прямого механического соединения двигателя с рабочим колесом энергия передается через магнитную муфту. Вал не проходит через корпус насоса, а значит, утечка перекачиваемой среды исключена.

За последние десятилетия эта инновация преобразила перекачку жидкостей в химической, фармацевтической промышленности и на очистных сооружениях, где безопасность и надежность имеют первостепенное значение. Насосы с магнитной муфтой стали синонимом чистой работы, минимального обслуживания и превосходной химической стойкости.

Физические основы: принцип работы магнитного насоса

Как работает магнитная муфта насоса

В основе насоса с магнитной муфтой лежит физический принцип, известный как магнитное сцепление, — передача крутящего момента через магнитное поле, а не за счет прямого механического контакта. Вместо вала, соединяющего двигатель с рабочим колесом, эту функцию выполняют два комплекта магнитов.

Наружный магнит закреплен на валу двигателя, а внутренний магнит — на рабочем колесе внутри корпуса насоса. Между ними находится разделительный стакан — сплошной барьер, изолирующий жидкость от двигателя. При вращении вала двигателя наружный магнит создает магнитное поле, которое проходит через стакан и заставляет внутренний магнит — а следовательно, и рабочее колесо — вращаться с той же скоростью.

Именно это невидимое магнитное «рукопожатие» позволяет насосу перекачивать жидкости без какого-либо прохода через корпус. Поскольку уплотнения и механические соединения не контактируют с жидкостью, при нормальной эксплуатации утечки невозможны.

Как работает насос: шаг за шагом

• Подвод энергии: электродвигатель создает вращение.
• Магнитная передача: узел наружного магнита передает крутящий момент через разделительный стакан.
• Перемещение жидкости: рабочее колесо, приводимое во вращение внутренним магнитом, нагнетает жидкость через спиральный отвод или диффузор.
• Непрерывный поток: система работает в полностью закрытом объеме, без движущихся частей, открытых воздействию технологической среды.

Такая конструкция делает насосы с магнитной муфтой особенно востребованными в процессах, где герметичность по химическим средам, чистота и безопасность не допускают компромиссов.

Магнитная эффективность и конструктивные сложности

Вместе с тем магнитная муфта ставит и собственные инженерные задачи. На эффективность влияют зазор между магнитами, напряженность магнитного поля и свойства разделительного стакана. При чрезмерной нагрузке — например, при сухом ходе насоса или слишком высокой вязкости жидкости — магниты могут расцепиться, и рабочее колесо остановится. Современные конструкции сводят этот риск к минимуму благодаря высокоэнергетическим неодимовым магнитам и термостойким разделительным стаканам из таких материалов, как углепластиковые композиты или керамика.

Конструкция и материаловедение

Материалы, обеспечивающие химическую стойкость

Эффективность и долговечность насоса с магнитной муфтой во многом зависят от материалов, выбранных для его изготовления. Поскольку такие насосы часто перекачивают высокоагрессивные среды, материаловедение играет решающую роль в обеспечении как химической совместимости, так и механической прочности.

Термопласты, такие как полипропилен (PP), поливинилиденфторид (PVDF) и этилен-тетрафторэтилен (ETFE), широко применяются для корпусов насосов и разделительных стаканов благодаря выдающейся стойкости к кислотам, щелочам и растворителям. Для более жестких условий фторполимеры, например PFA или E-CTFE, обеспечивают еще более высокие характеристики, особенно в процессах с сильными окислителями или при повышенных температурах.

В металлическом исполнении благодаря прочности и коррозионной стойкости применяют Hastelloy, Alloy C и нержавеющие стали. Эти материалы идеально подходят для перекачки таких химикатов, как соляная кислота, гипохлорит натрия или серная кислота, при высоком давлении или температуре.

Тепловая и магнитная эффективность

Насосы с магнитной муфтой работают с минимальным трением, однако передача крутящего момента через магнитное поле может наводить вихревые токи — небольшие замкнутые электрические контуры, вызывающие нежелательный нагрев токопроводящих материалов. Это тепло необходимо тщательно контролировать, чтобы избежать потерь энергии и деградации материалов.

Для решения этой проблемы в современных конструкциях применяются:

• Непроводящие разделительные стаканы, исключающие потери на вихревые токи.
• Высокоэффективные неодимовые магниты, сохраняющие прочное сцепление даже при повышенных температурах.
• Системы точной центровки, сводящие к минимуму магнитное сопротивление и вибрацию.

В результате лучшие насосы с магнитной муфтой достигают КПД, сопоставимого с КПД традиционных насосов с уплотнениями или превышающего его, сохраняя при этом надежность без утечек и более низкие требования к обслуживанию.

Промышленное применение насосов с магнитной муфтой

Химическое производство

В химической промышленности, где среды часто агрессивны, токсичны или огнеопасны, безопасность и надежность не допускают компромиссов. Насосы с магнитной муфтой стали стандартным решением для перекачки кислот, щелочей, хлорированных растворителей и других опасных веществ без риска утечек.

Поскольку эти насосы работают без уплотнений вала, они устраняют одну из основных причин неорганизованных выбросов и аварийных утечек. Благодаря этому они соответствуют все более строгим требованиям, таким как ATEX и стандарты EPA (Агентства по охране окружающей среды США), обеспечивая безопасность персонала и целостность предприятия.

Кроме того, высокая химическая стойкость таких материалов, как PVDF и PFA, позволяет перекачивать концентрированную серную кислоту, гипохлорит натрия и соляную кислоту — среды, которые быстро разрушают обычные насосы.

Водоподготовка и очистка сточных вод (очистные сооружения)

На очистных сооружениях насосы с магнитной муфтой применяются для дозирования и перекачки химических реагентов, таких как гидроксид натрия, хлорное железо или пероксид водорода. Работа без утечек предотвращает загрязнение окружающей среды, а низкие требования к обслуживанию сокращают простои на критически важных стадиях очистки.

Они особенно эффективны в таких процессах, как:

• Нейтрализация и регулирование pH, где точность дозирования реагентов имеет решающее значение.
• Системы дезодорации, в которых рециркулируют агрессивные растворы, например гипохлорит натрия.
• Обработка и кондиционирование осадка, где ключевое значение имеют надежность и стойкость к абразивным веществам.

Обеспечивая закрытую коррозионностойкую систему перекачки, насосы с магнитной муфтой помогают очистным сооружениям соответствовать строгим экологическим нормам и повышают общую безопасность процесса.

Фармацевтическая и пищевая промышленность

В отраслях, требующих абсолютной чистоты, таких как фармацевтика и пищевое производство, насосы с магнитной муфтой обеспечивают полностью герметичную систему перекачки без загрязнения продукта. Поскольку жидкость никогда не контактирует с торцевыми уплотнениями или смазочными материалами, риск загрязнения продукта практически равен нулю.

Области применения:

В этих применениях насосы из материалов, одобренных FDA, таких как высококачественная нержавеющая сталь или фторполимеры, обеспечивают как соответствие требованиям, так и высокие эксплуатационные характеристики. Кроме того, гладкие внутренние поверхности снижают риск размножения бактерий и делают очистку более быстрой и эффективной.

• Перекачка чувствительных или стерильных жидкостей.
• Работа с моющими и дезинфицирующими средствами (системы CIP).
• Перекачка растворителей, ароматизаторов и активных ингредиентов в контролируемых условиях.

Оптимизация промышленных процессов с помощью насосов с магнитной муфтой

Насосы с магнитной муфтой стали неотъемлемым элементом в отраслях, стремящихся к максимальной безопасности, надежности и экологической устойчивости. Их способность перекачивать агрессивные химикаты без утечек не только повышает безопасность эксплуатации, но и помогает компаниям соответствовать все более строгим экологическим нормам и нормам по выбросам.

Одно из главных преимуществ — предсказуемые характеристики. В отличие от традиционных насосов с уплотнениями, эффективность которых может снижаться по мере износа уплотнений, системы с магнитной муфтой сохраняют стабильную подачу и энергоэффективность на протяжении длительного времени. Эта стабильность особенно ценна в непрерывных процессах, таких как химическое производство, очистка сточных вод и финишная обработка поверхности, где даже минимальный простой может привести к производственным потерям.

Современные насосы с магнитной муфтой также совместимы с системами мониторинга на базе IoT, позволяющими в реальном времени отслеживать температуру, вибрацию и подачу. Такая интеграция обеспечивает предиктивное обслуживание и помогает операторам выявлять потенциальные неисправности до того, как они приведут к незапланированным остановкам.

Сочетая точное машиностроение, передовые материалы и интеллектуальные системы управления, насосы с магнитной муфтой становятся краеугольным камнем перехода к более чистому, безопасному и автоматизированному промышленному производству.

Выбор насоса для промышленной безопасности и устойчивого развития

Правильный выбор насоса не сводится к подаче или давлению: речь идет об обеспечении безопасности эксплуатации, химической совместимости и долговременной надежности. В отраслях, где ежедневно приходится работать с агрессивными жидкостями, токсичными парами или экологически опасными веществами, герметичный насос с магнитной муфтой обеспечивает такой уровень защиты, с которым традиционные насосы с уплотнениями просто не могут сравниться.

Благодаря отсутствию торцевых уплотнений такие бессальниковые насосы сокращают объем обслуживания, предотвращают утечки и продлевают срок службы, одновременно помогая соответствовать современным экологическим стандартам. Возможность адаптации к различным материалам и конфигурациям систем позволяет инженерам без труда интегрировать их как в новые установки, так и при модернизации действующих объектов в химической, водоочистной и энергетической отраслях.

По мере того как промышленность продолжает двигаться к декарбонизации и более чистому производству, роль герметичных энергоэффективных технологий будет только возрастать. Насосы с магнитной муфтой находятся в авангарде этого перехода, обеспечивая проверенную и надежную основу для устойчивой промышленной деятельности.
