Что такое зеленый аммиак?

Энергетический переход к декарбонизированной модели ставит задачу, столь же важную, сколь и сложную: найти чистые энергоносители, способные заменить ископаемое топливо в тех областях, где один лишь зеленый водород имеет технические и экономические ограничения. Дальнее морское судоходство, сезонная генерация электроэнергии, тяжелая промышленность и межконтинентальный экспорт возобновляемой энергии — всем этим направлениям необходимо плотное, транспортабельное топливо, совместимое с существующей инфраструктурой.

Зеленый аммиак (NH₃) стал одним из самых перспективных ответов на этот вызов. Получаемый из возобновляемого водорода и атмосферного азота, он обладает гораздо более высокой плотностью энергии, чем жидкий водород, опирается на уже существующую глобальную сеть транспортировки и хранения и имеет практически нулевой углеродный след по всей цепочке создания стоимости.

Однако переход от лаборатории к промышленной установке требует надежной технической основы. TECNIUM, испанский производитель коррозионностойкого оборудования для перекачки жидкостей и очистки газов с 1957 года, поставляет ключевые компоненты для производства, хранения и использования зеленого аммиака: емкости из стеклопластика (FRP), коррозионностойкие химические насосы из пластика (PP, PVDF и PVC), а также системы газоочистки и биофильтрации для контроля выбросов NH₃.

В этом руководстве мы рассмотрим, что такое зеленый аммиак, как его производят, в каких областях он применяется как топливо будущего и какие промышленные технологии необходимы, чтобы сделать его жизнеспособным в промышленном масштабе.

Что такое зеленый аммиак и почему его называют топливом будущего

Аммиак (NH₃) — не новое открытие. Промышленность производит его в больших объемах с 1913 года, когда Фриц Габер и Карл Бош разработали каталитический процесс, который и столетие спустя по-прежнему доминирует на рынке. Новым является возможность производить его без выбросов CO₂ — благодаря сочетанию электролиза на возобновляемой энергии с традиционным процессом Габера — Боша.

Серый, голубой и зеленый аммиак: ключевые различия

Не весь аммиак одинаков. В промышленности NH₃ классифицируют по происхождению, углеродоемкости и технологии производства:

• Серый аммиак: традиционный продукт. Производится из водорода, получаемого из природного газа методом паровой конверсии метана (SMR), с выбросами около 1,6–1,8 тонны CO₂ на тонну NH₃. Сегодня на него приходится более 90 % мирового производства аммиака.
• Голубой аммиак: та же технология, что и для серого аммиака, но с улавливанием и хранением углерода (CCS). Позволяет сократить углеродный след на 60–90 %, однако зависит от наличия подходящих геологических пластов поблизости для закачки CO₂.
• Зеленый аммиак: производится полностью из возобновляемого водорода (электролиз воды с использованием солнечной, ветровой или гидроэлектроэнергии) и атмосферного азота. Его углеродный след практически равен нулю и ограничивается лишь материалами, использованными при строительстве установки. Это единственный вариант, полностью соответствующий целям ЕС по достижению климатической нейтральности к 2050 году.

Производство зеленого аммиака: от воды до топлива

Производство зеленого аммиака объединяет три зрелые технологии, интегрированные по-новому:

• Электролиз воды: электролизеры PEM, щелочные или твердооксидные электролизеры расщепляют H₂O на водород и кислород с использованием на 100 % возобновляемой электроэнергии. Чистота питательной воды критически важна: как правило, процесс начинается с деминерализованной или опресненной воды очень высокого качества.
• Разделение воздуха: воздухоразделительная установка (ASU) извлекает из воздуха чистый азот методом криогенной ректификации или с помощью селективных мембран.
• Синтез по Габеру — Бошу: водород и азот реагируют при давлении 150–300 bar и температуре 400–500 °C на железном катализаторе, образуя жидкий аммиак, готовый к хранению.

Установки зеленого аммиака — это объекты площадью в несколько сотен гектаров, объединяющие фотоэлектрические или ветровые электростанции, опреснительные установки (при размещении на побережье), электролизеры, ASU и реакторы синтеза Габера — Боша. Для каждой подсистемы требуется специальное оборудование для перекачки, хранения и обработки жидкостей, значительная часть которого работает в коррозионных условиях, требующих применения современных коррозионностойких материалов.

Применение зеленого аммиака в качестве топлива и энергоносителя

Зеленому аммиаку предстоит сыграть ключевую роль на четырех крупных рынках:

• Судовое топливо: Международная морская организация (IMO) ставит цель сократить выбросы парниковых газов в судоходстве на 50 % к 2050 году. Крупные двухтопливные двигатели, работающие на мазуте и аммиаке, уже проходят испытания, а коммерческие проекты возглавляют Maersk, Yara, MAN и Wärtsilä.
• Межконтинентальный носитель водорода: транспортировать H₂ из регионов-производителей (Австралия, Чили, Марокко, Ближний Восток) к потребителям (Европа, Япония, Корея) в форме аммиака дешевле, чем в виде жидкого водорода. После доставки NH₃ можно снова разложить крекингом до H₂ или использовать напрямую.
• Совместное сжигание на тепловых электростанциях: Япония и Южная Корея модернизируют угольные электростанции для совместного сжигания зеленого аммиака в качестве меры поэтапной декарбонизации.
• Декарбонизированное производство удобрений: традиционные направления использования аммиака — производство карбамида, нитратов, сульфата аммония — сохраняются, но с углеродным балансом, радикально отличающимся от нынешнего.

Технические задачи обращения с зеленым аммиаком в промышленном масштабе

В отличие от водорода, аммиак — это соединение, с которым промышленность умеет обращаться уже более века. Тем не менее его коррозионная активность, токсичность и опасные свойства требуют специального оборудования на каждом этапе цепочки. Именно здесь в игру вступают решения TECNIUM.

Свойства аммиака и требования к промышленному оборудованию

Аммиак — как безводный (NH₃), так и в виде водного раствора (NH₄OH) — обладает рядом характеристик, определяющих конструкцию промышленного оборудования:

• Высокая токсичность: предел TLV-TWA составляет 25 ppm, а IDLH — 300 ppm. Любая утечка создает непосредственную угрозу для персонала и окружающей среды.
• Избирательная коррозионная активность: аммиак разрушает медь и ее сплавы, цинк и большинство оцинкованных сталей. В присутствии влаги он может воздействовать и на углеродистую сталь.
• Умеренная горючесть: концентрационные пределы взрываемости NH₃ составляют от 15 % до 28 % в воздухе при высокой энергии воспламенения. Аммиак не так опасен, как водород, однако во многих зонах требует классификации ATEX.
• Резкий запах: ощущается уже от 5 ppm, значительно ниже порога токсичности, — это естественный сигнал раннего предупреждения, но и повод контролировать неорганизованные выбросы, чтобы не создавать неудобств для окрестного населения.

Эти свойства предъявляют жесткие требования к оборудованию, контактирующему с аммиаком: совместимые материалы, абсолютная герметичность, резервированные уплотнения и специальные системы улавливания и очистки сдувок. Современные термопласты — PP, PE, PVDF, PVC и стеклопластик (FRP) — и специальные сплавы (Hastelloy, титан) сегодня являются эталонным выбором.

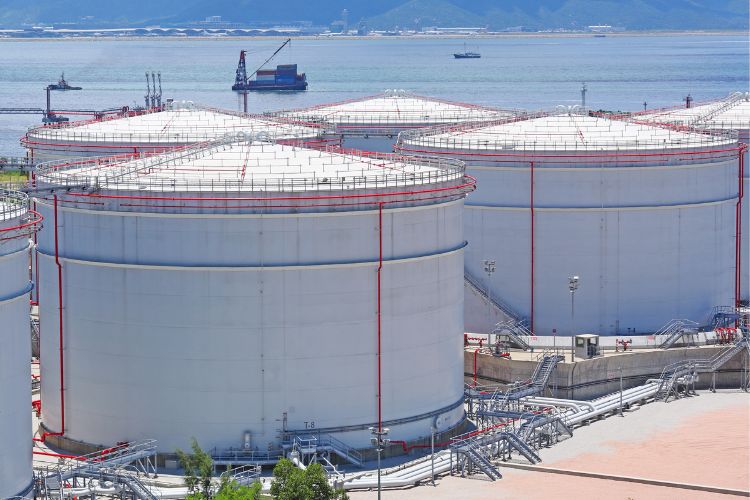

Хранение зеленого аммиака: емкости из стеклопластика и технические решения

Аммиак хранят в двух основных формах: в безводном виде — при низкой температуре или под давлением, либо разбавленным водой в виде водного раствора (гидроксида аммония). На установках зеленого аммиака оба подхода сочетаются в зависимости от стадии процесса:

• Криогенное хранение безводного NH₃: осуществляется при −33 °C в крупных сферических резервуарах или изотермических емкостях из специальных сталей. Для этого применения материалом выбора является не стеклопластик, а криогенные стали и сплавы.
• Хранение водных растворов: широко применяется в реагентных хозяйствах, системах дозирования SCR DeNOx, на заводах минеральных удобрений и в установках водоподготовки. Здесь емкости из стеклопластика являются самым распространенным решением: они сочетают превосходную химическую стойкость с большим объемом и минимальными затратами на обслуживание.

TECNIUM изготавливает емкости из стеклопластика и термопластов для растворов аммиака стандартным объемом от 500 до 200 000 литров в вертикальном (DPO, DPT), горизонтальном (DCS, DCH) и индивидуальном исполнении. Емкости проектируются и рассчитываются по стандартам EN 13121, BS 4994, ASME RTP-1, ASTM D3299 и AD Merkblatt и комплектуются системами теплоизоляции и поддержания температуры — электрическим обогревом (греющим кабелем), погружными нагревателями или внутренними змеевиками.

Перекачка и транспортировка: коррозионностойкие химические насосы для аммиака

Перекачка растворов аммиака внутри установки — критически важная операция. Традиционные насосы из стали или чугуна в короткие сроки подвергаются коррозии и начинают протекать. Насосы из цельного блока термопласта, напротив, обеспечивают полную химическую стойкость и срок службы в несколько лет.

Ассортимент коррозионностойких химических насосов из пластика TECNIUM включает несколько серий, адаптированных для перекачки NH₃ и аммиачных растворов:

• Серия BN (ISO 2858): горизонтальный технологический насос, подача до 1 500 m³/h и напор до 120 m. Материалы: PP, PVDF, PVC, PE, E-CTFE. Стандартный выбор для перекачки и дозирования в реагентных хозяйствах.
• Серия BKM с магнитной муфтой: абсолютная герметичность, без торцевого уплотнения. Особенно рекомендуется для безводного аммиака или концентрированных растворов во взрывоопасных зонах ATEX, где любая утечка недопустима.
• Полупогружные насосы серии BT: идеальны для откачки из приямков локализации проливов или емкостей хранения без необходимости заливки.

PP и PVDF полностью химически совместимы с водным аммиаком при типичных технологических температурах (до 90 °C для PP, до 120 °C для PVDF), а отсутствие гальванических пар исключает электрохимическую коррозию, которой подвержена сталь в таких условиях.

Контроль выбросов, цепочка создания стоимости и часто задаваемые вопросы

Каждая установка зеленого аммиака — как и любой промышленный процесс с использованием NH₃ — создает неорганизованные и организованные выбросы, которые необходимо очищать перед выпуском в атмосферу. Именно здесь применяются технологии газоочистки и биофильтрации TECNIUM.

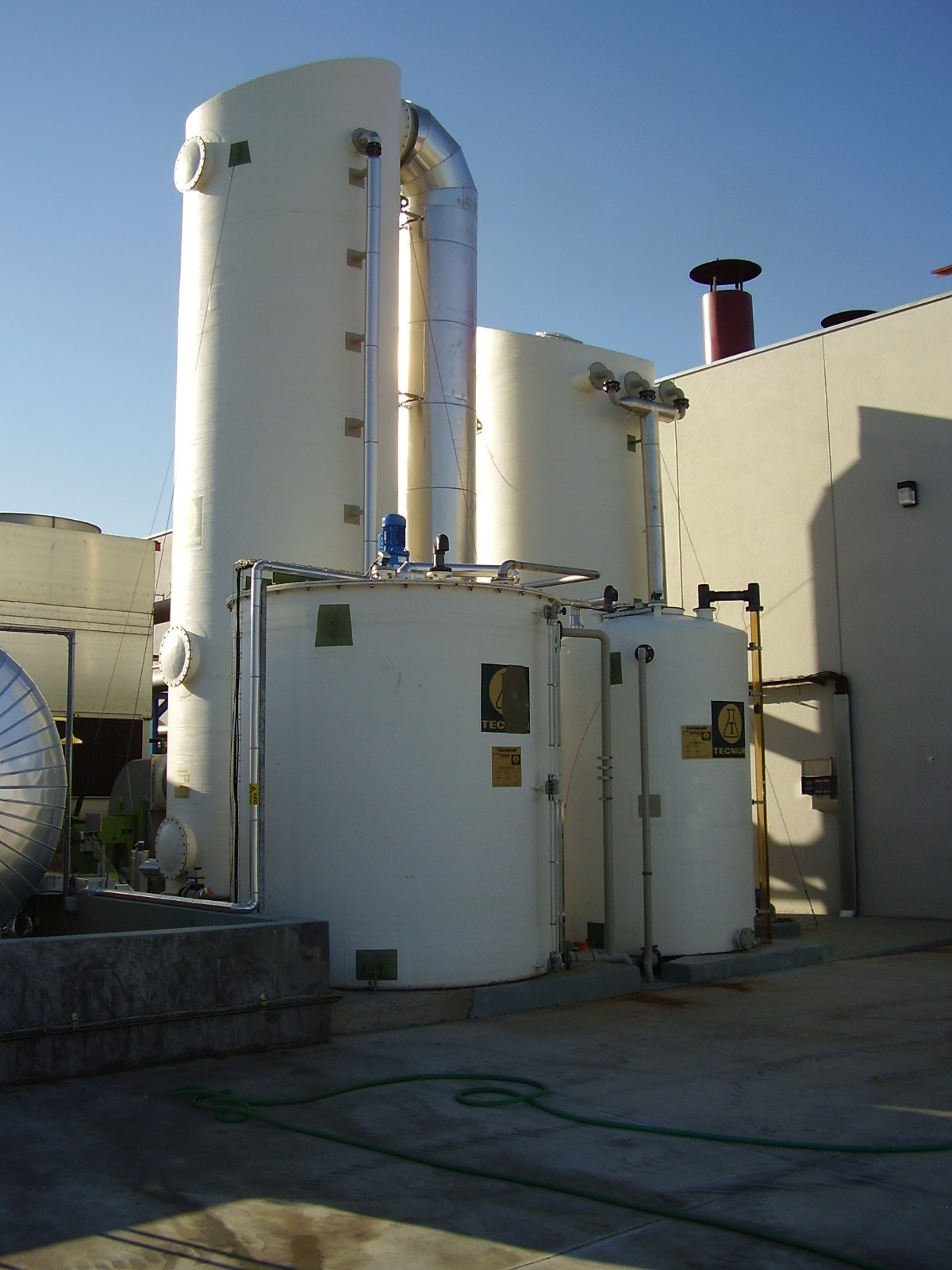

Очистка выбросов NH₃: скрубберы и биофильтрация

Аммиак хорошо растворим в воде, что упрощает его улавливание и очистку. Наиболее распространенные технологии:

• Кислотный скруббер: NH₃ абсорбируется водным раствором серной, фосфорной или других кислот с образованием сульфата или фосфата аммония, которые можно использовать как удобрение. Самый распространенный вариант для средних и высоких концентраций.
• Комбинация скруббера и биофильтра: на установках с пиковыми концентрациями сочетание первичной ступени кислотной абсорбции с доочисткой на биофильтре обеспечивает общую эффективность 99 % и выбросы значительно ниже предельных значений, установленных Директивой 2010/75/ЕС (IED) и отраслевыми справочниками BREF.

TECNIUM проектирует, изготавливает и монтирует комплексные системы под ключ: скрубберы из стеклопластика, модульные биофильтры в штабелируемых контейнерах, коррозионностойкие вентиляторы и все сопутствующие комплектующие. В числе реализованных проектов — заводы минеральных удобрений, очистные сооружения, установки переработки навозных стоков и тепловые электростанции.

TECNIUM в цепочке создания стоимости зеленого аммиака

Полностью интегрированная установка зеленого аммиака объединяет десятки технических подсистем. Для ряда из них TECNIUM предлагает специализированные решения:

• Подготовка питательной воды: опреснение и деминерализация для электролиза. TECNIUM поставляет коррозионностойкие насосы и емкости из стеклопластика для реагентных хозяйств станций водоподготовки и опреснительных установок.
• Хранение реагентов и растворов аммиака: емкости из стеклопластика и термопластов для разбавленного аммиака, щелочи (NaOH), серной кислоты и других вспомогательных технологических химикатов.
• Перекачка и дозирование: насосы из цельного блока термопласта (PP, PVDF, PVC) для перекачки и дозирования NH₃ и его производных на всех стадиях процесса.
• Очистка газовых выбросов: кислотные скрубберы, биофильтры, биоскрубберы (биокапельные фильтры) и коррозионностойкие вентиляторы для улавливания и нейтрализации атмосферного NH₃.
• Интегрированные заводы минеральных удобрений: производство удобрений — одно из основных направлений использования зеленого аммиака — традиционно является сферой многочисленных проектов TECNIUM, реализованных для международных заказчиков и инжиниринговых компаний, таких как Foster Wheeler, Técnicas Reunidas, Ondeo Degremont, Lurgi и Toyo.

Часто задаваемые вопросы о зеленом аммиаке

Если Ваш проект связан с перекачкой, хранением или очисткой выбросов зеленого аммиака, технические специалисты TECNIUM помогут определить оптимальное решение для каждой подсистемы: насосы, емкости, газоочистка или биофильтрация. Запросите коммерческое предложение без обязательств и получите индивидуальную консультацию от производителя с более чем 70-летним опытом перекачки агрессивных жидкостей и очистки промышленных газов.
